HX100 智能核线装置

发布日期：

2026-04-21

产品简介：

二次回路核线是变电安装工程中二次回路安装、调试及运行维护过程中的一项关键工作，试验人员采用传统核线方法核线需逐根线缆人工核对，无法同时对多个回路进行校对。HX100智能核线装置可智能的自动对多根（最大12根）电缆智能核线，无需对PT回路和CT回路电缆解线且控制回路常闭节点无需断开，接线简单，只需将HX100智能核线装置信号源与探测仪的测试线夹上被测试电缆两端，即可自动完成核线工作，并自动生出测试报告以及接线图。

产品亮点：

掌上设备接线简单手动测试自动测试

立即咨询 +

 向下了解更多详细信息

主要特性技术参数更多产品

MAINFEATURES

主要特性

MAINFEATURES

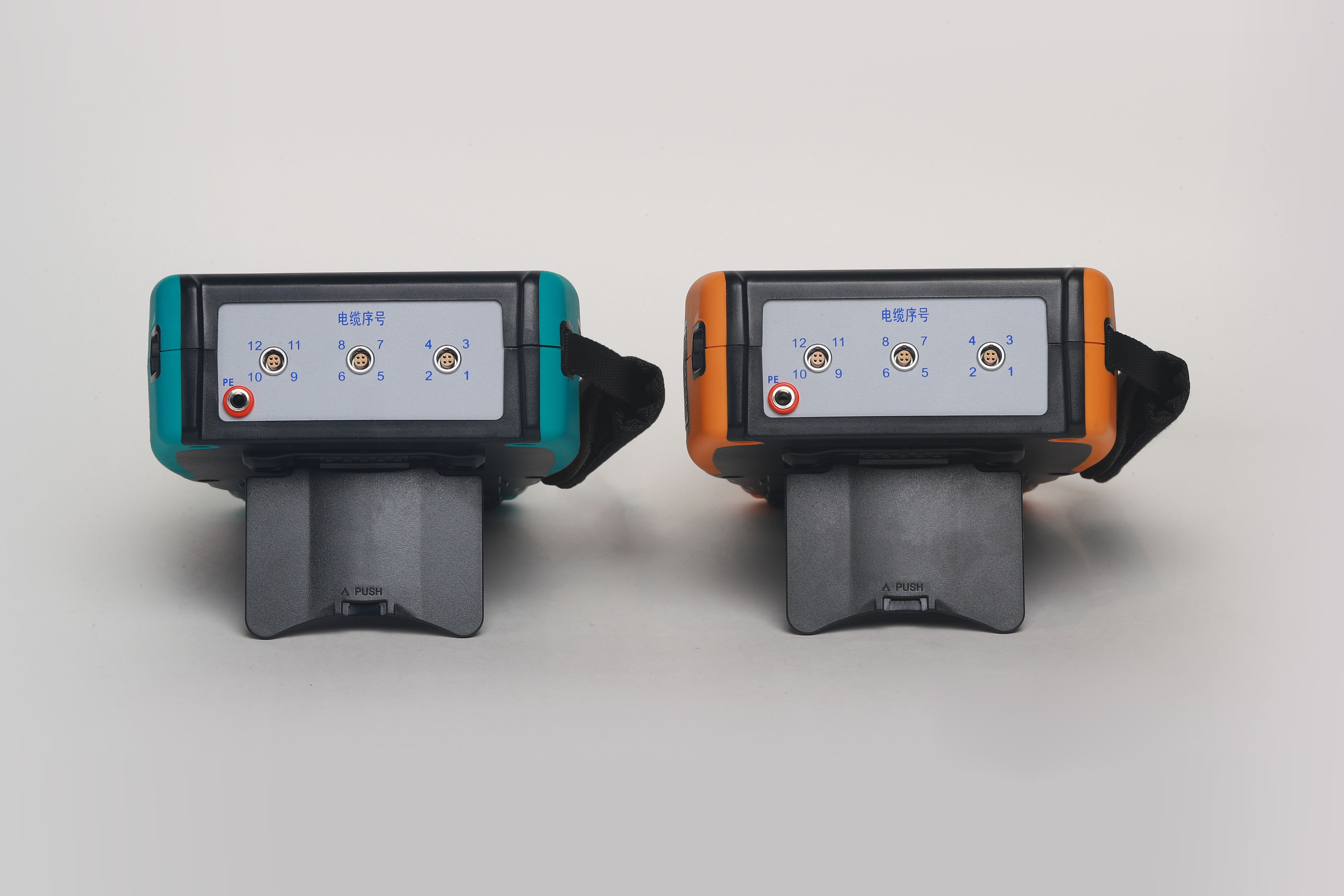

掌上设备：HX100智能核线装置由信号源与探测仪两个设备组成，信号源和探测仪均为掌上型设备，体积小，重量轻，方便携带。

接线简单：HX100智能核线装置信号源与探测仪只需按照需测试电缆两端对应的夹线即可。

手动测试：HX100智能核线装置探测仪可选择一根电缆对地测试，HX100智能核线装置信号源选择多路（最大12根），即可测出电缆与对应的其它电缆的短接或开路的状态。

自动测试：HX100智能核线装置探测仪由WIFI热点与信号源连接组网，探测仪设定电缆的参数即可控制信号源输出，点击自动测试，即可识别探测仪端电缆与信号源端电缆的短接以及探测仪端电缆在对侧电缆的序号。

直流电流输出：0~2.8A

电缆最大数量：12根

以太网通讯接口

USB：2个

WIFI通讯

蓝牙通讯

4G（选配）

主板

CPU 瑞芯微rk3568，4核主频 2.0GHz

显示屏

规格 5.6寸触摸屏分辨率 640*480

供电方式

内置锂电池

整机规格

体积(mm) 245*160*60(WXHXD)

重量 ≤1.8kg
