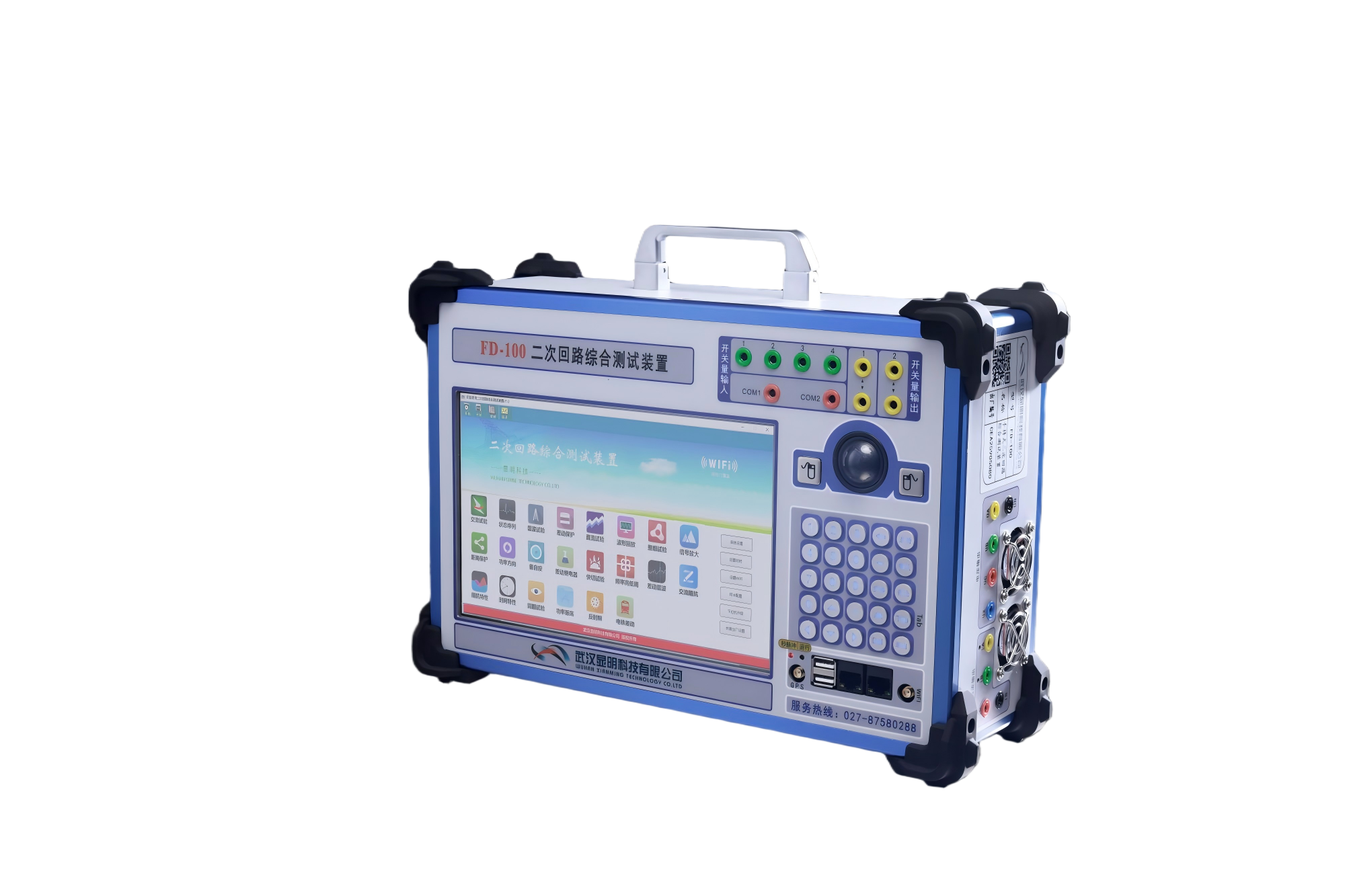

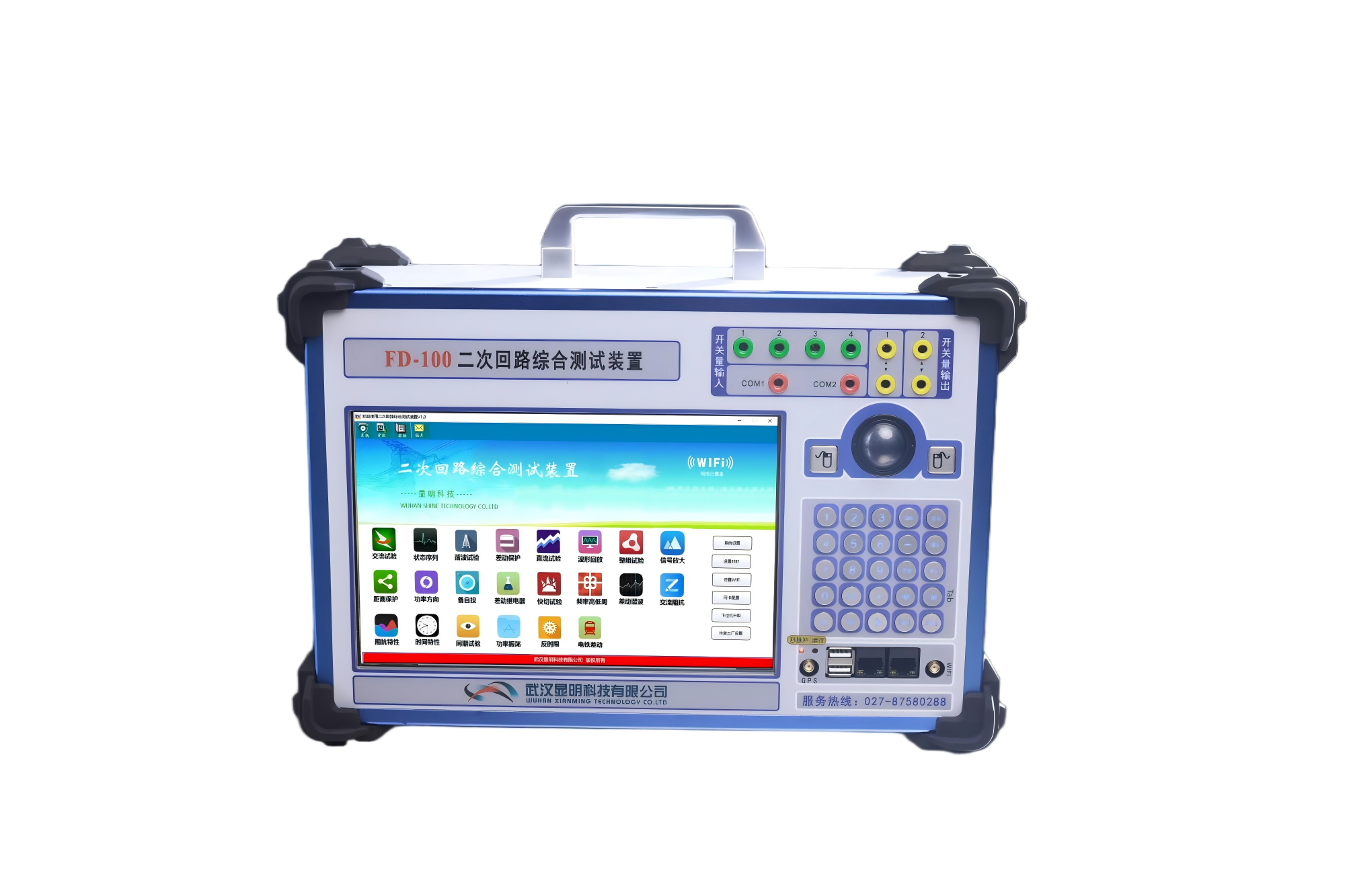

FD-100 二次回路测试装置-武汉显明科技有限公司

MAINFEATURES

主要特性

MAINFEATURES

装置具备模拟带负荷试验功能，能够不失真的将CT二次微小电流和PT二次微小电压信号同步放大至功放输出（放大倍数可调）到测量仪表及二次设备，装置同时具备六角图功能。

装置具备二次回路电阻测试，能够对电压回路和电流回路的电阻进行测试。

装置具备继电保护测试功能，继保软件采用模块化编程设计，功能丰富、操作界面简洁直观，对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试。各路电压电流、开入量与开出量同步回采显示，同时可设置开入量触发或时间触发等多种方式录波并转成COMTRADE格式文件。

能够对标准的COMTRADE格式的故障录波数据回放，可以查看原始录波文件波形。

具有GPS，北斗对时同步输出功能。

功放输出

交流电流输出

输出数量 3路

相电流输出时每相输出（有效值） 0～10A

输出精度 0.1级

相电流长时间允许工作值（有效值） 5A

相电流最大输出功率 50VA

频率范围（基波） 0～1200Hz

谐波次数 1～24 次

交流电压输出

输出数量 4路

相电压输出（有效值） 0～120V

输出精度 0.1级

相电压 30VA

频率范围（基波） 0～1200Hz

谐波次数 1～24次

交流相位输出

输出范围 0-360°

输出精度 ±0.1°

输入采样

电压输入采样：

输入数量：3路

量程： 0～5V,0～0.5V

采样精度： 0.1级

电流输入采样：

输入数量：3路

量程：0～0.2A，0～0.02A

采样精度： 0.1级

输入转输出同步放大性能

放大倍数：1～1000

放大精度：0.1%

输入输出同步误差：≤100us

二次回路电阻测量

电压回路测量范围：200～10KΩ

测量精度：0.5%

电流回路测量范围：0～5Ω

测量精度：0.5%

开关量

4对开关量输入

空接点 “0”：≤10kΩ； “1”：≥20 kΩ

电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

2对开关量输出 DC：250 V／0.5 A；AC：250 V／0.5 A

以太网通讯接口

2路 10/100Base-Tx(10/100Mbit双绞线自动交叉)

接口类型 RJ45

WIFI通信

USB 2个

同步接口 GPS/北斗

显示屏

10.1寸TFT液晶显示分辨率 1280*800

供电方式

内置锂电池

交流电压 AC220V±20%

额定频率 50HZ

整机规格

体积（mm）335*230*110

重量≤8.5KG
