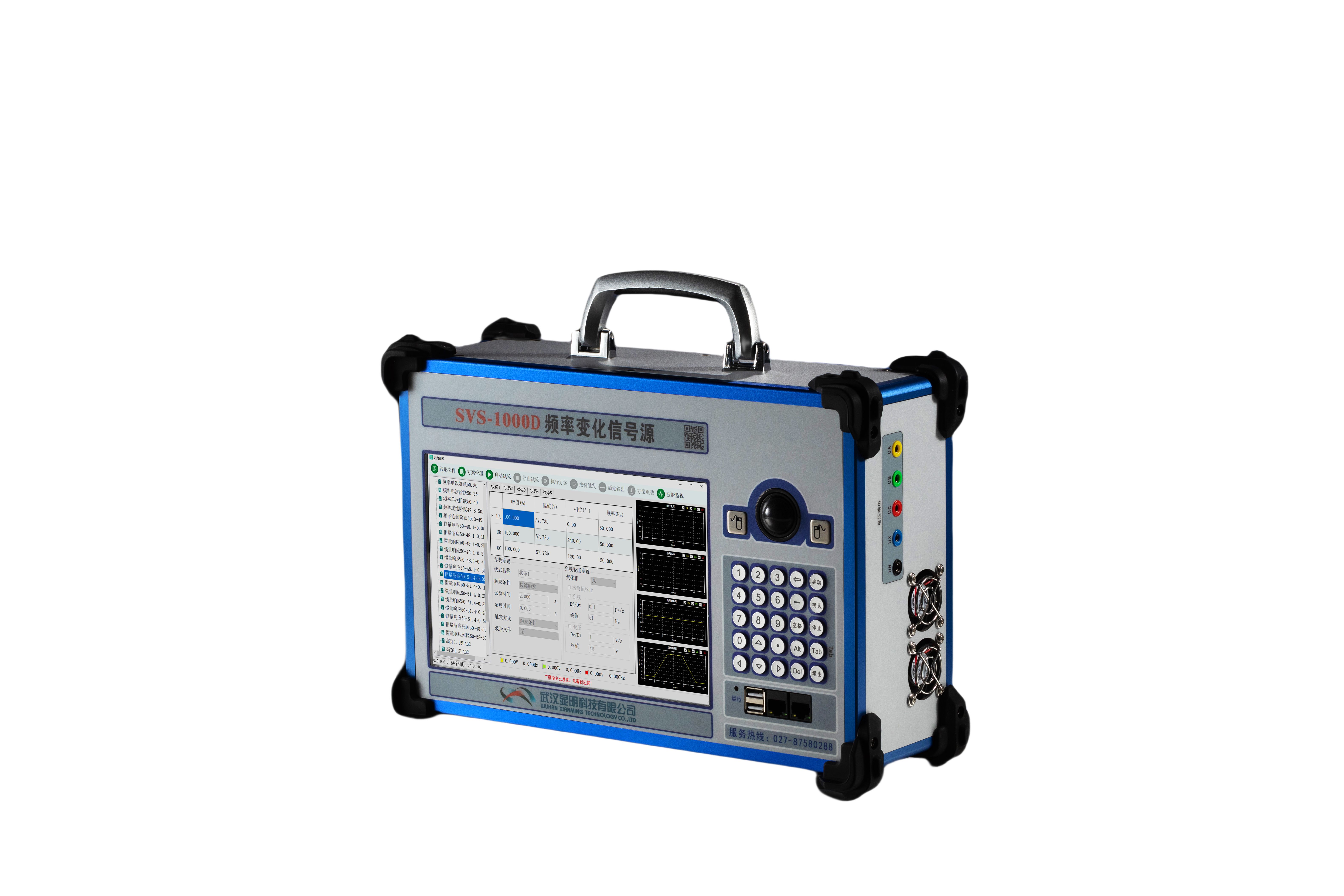

SVS-1000D 频率变化信号源
2025-11-28
SVS-1000D频率变化信号源是根据新能源网源协调能力测试要求以及现场试验内容及方法，设计开发出的一款新能源场站一次调频专用测试系统，以满足新能源场站现场功率协调控制测试的需要。可完成调频死区校验、频率阶跃扰动测试、模拟实际频率扰动测试、防扰动性能测试、一次调频与有功功率控制系统协调性能测试、频率连续阶跃扰动、惯量扰动、惯量死区、惯量与一次调频协调等测试。
方便 快捷
向下了解更多详细信息
实时波形显示及录波并显示频率和电压的变化曲线；具备手动试验功能，幅值、相位、频率可单独设置；
频率变化波形模拟：支持最大60000点波形文件，变化间隔可设最小1ms；
电压阶跃：模拟电压高穿、低穿及同时相位突变故障。电压高穿、低穿过程可以滑差最小0.001V/S变化；
频率扰动模拟：模拟电压频率上扰及下扰故障，同时叠加谐波。频率扰动过程可按差最小0.001Hz/S变化；
测试方案:所有测试项目编辑进一个测试方案，按方案一次性完成所有测试，测试过程中保持输出不中断。
功放输出
交流电压输出 4*0~150V,80VA/相
电压输出精度 0.05%
相位
相 角 范 围 0~360° 相位精度 ± 0.1°
通用参数
频 率范围 0~1200Hz 频 率 精 度 ±0.001Hz
以太网通信接口
型 号 10/100Base-Tx(10/100Mbit、双绞线、自动交叉)
端 口 数 量 2个
接 口 类 型 RJ45
USB 2个
显示屏 10.1"TFT液晶显示 分 辨 率 1280*800
供电电源
交流电压 AC220V±20% 额定频率 50Hz
整机规格
体 积 335mm*230mm*110mm (WXHXD)
重 量 ≤7.5kg
