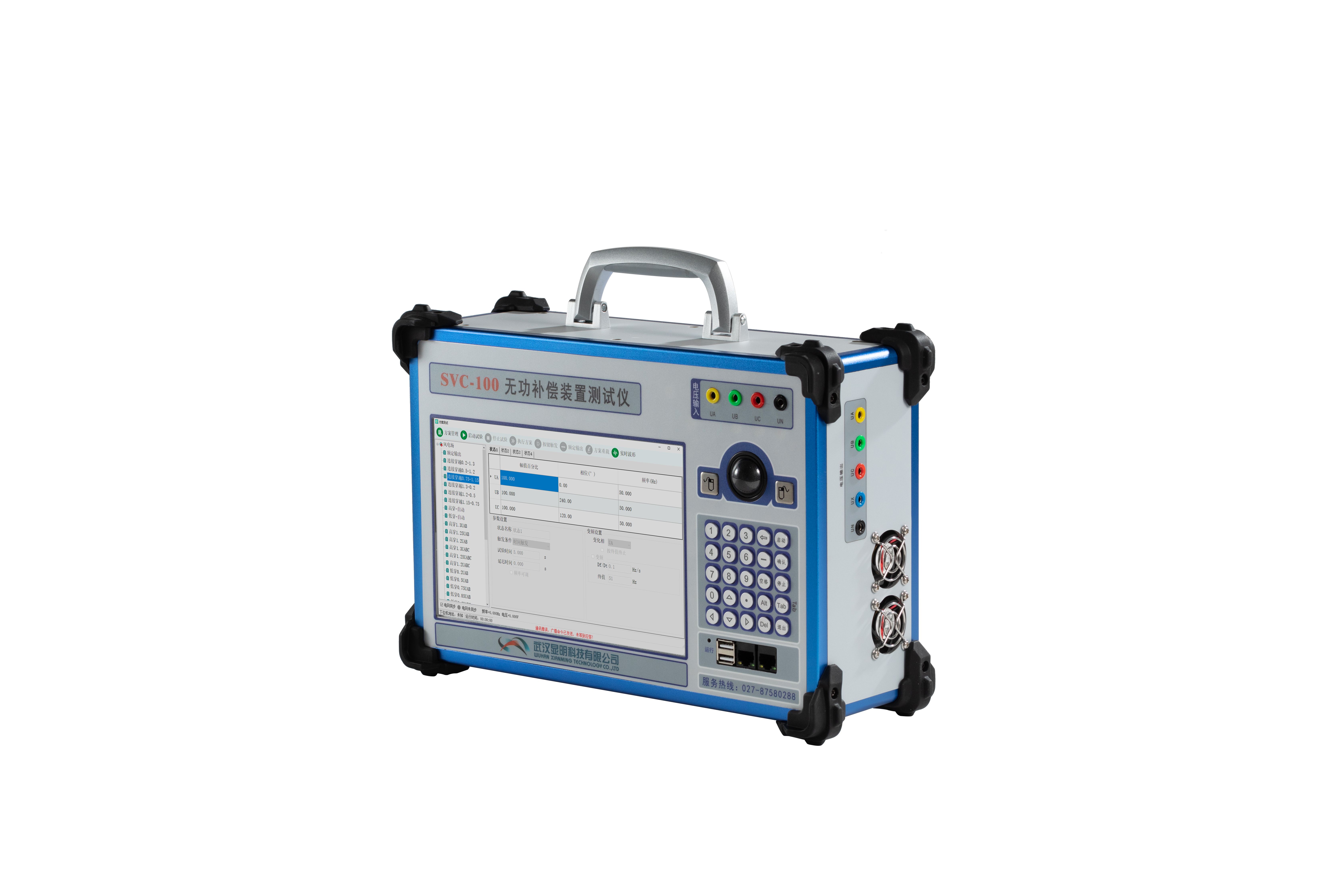

SVC-100 无功补偿装置测试仪

发布日期：

2025-11-28

产品简介：

SVC-100无功补偿装置测试仪是我公司专门为了新能源电站动态无功补偿装置性能测试开发的设备，具备采集系统电压并同步输出的功能，系统同步时可输出幅值可调的电压，电压幅值调节范围0~150V，并可可模拟各种高穿、低穿、扰动信号，完成无功补偿装置的高低穿、频率适应性、电压适应性等测试项目。

产品亮点：

方便快捷

立即咨询 +

 向下了解更多详细信息

主要特性技术参数更多产品

MAINFEATURES

主要特性

MAINFEATURES

具备电网同步和不同步两种输出模式：

1）手动设置输出，各相电压的幅值、相位、频率均单独可调；

2）测试方案，将所有测试项目编辑进一个测试方案，按方案一次性完成所有测试，测试过程中保持输出不中断。

3）系统同步或不同步两种模式，同步状态下，频率、相位与系统电压保持一致，幅值可按系统电压的百分比自由设置，也可在同步过程中改变频率。

功能强大：模拟各种高穿、低穿、扰动信号，完成无功补偿装置的高低穿、频率适应性、电压适应性等测试项目。

功放输出

交流电压输出 4*0~150V,80VA/相

电压输出精度 0.05%

相位

相角范围 0~360° 相位精度 ± 0.1°

通用参数

频率范围 0~1200Hz 频率精度 ±0.001Hz

电压输入

输入范围：10～150VAC

幅值采样精度：0.1%

频率采样精度：±0.001Hz

同步精度：相差±0.2°

以太网通信接口

型号 10/100Base-Tx(10/100Mbit、双绞线、自动交叉)

端口数量 2个接口类型 RJ45

USB 2个

显示屏 10.1"TFT液晶显示分辨率 1280*800

供电电源

交流电压 AC220V±20% 额定频率 50Hz

整机规格

体积 335mm*230mm*110mm (WXHXD)

重量 ≤7.5kg
